Willkommen in der Ära der
Giga Press.

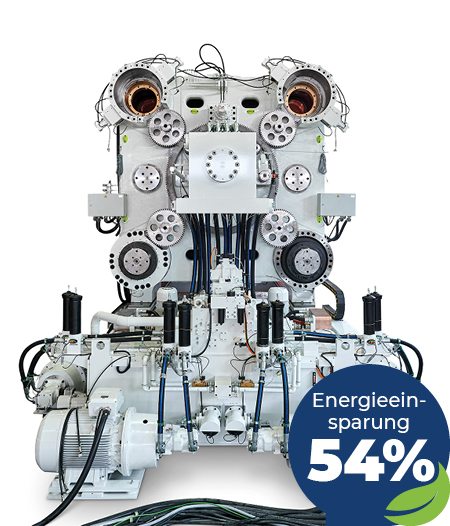

IDRA konzentriert sich auf leistungsstarke und hochentwickelte Maschinen für einen anspruchsvollen Markt wie die Automobilindustrie und war das erste Unternehmen, das Maschinen für Strukturelemente mit langjähriger Erfahrung, einschließlich Magnesiumkomponenten, baute. Heute produziert IDRA die größten Maschinen der Welt, 8.000- und 9.000-Tonnen-Druckgussmaschinen, die eingesetzt werden, um den weltweiten Übergang zu Elektro- und Hybridfahrzeugen zu beschleunigen.
IDRA war das erste Unternehmen, das Produktionsaufträge für 9.000-Tonnen-Maschinen erhielt, die für SUV- und Kleinlastwagenmärkte eingesetzt werden können. Auch in diesem Fall hat IDRA als erstes Unternehmen mit diesen Projekten begonnen, die zu diesem Zeitpunkt unmöglich schienen, und kann nun Giga Presses mit ziemlich standardisierten Lieferzeiten liefern.
Die Herstellung von mehr Druckgussmaschinen, um mehr Fahrzeuge zu produzieren, wobei das IDRA-Know-how genutzt wird, um dem Markt das richtige Produkt zur richtigen Zeit zur Verfügung zu stellen. Wir bemühen uns daher, unsere Pressen immer intelligenter zu machen.
Wir bemühen uns, dem Benutzer die Möglichkeit zu geben, auf einen immer wettbewerbsfähigeren und technologischen Produktbedarf zu reagieren.
IDRA Giga Press Innovationsziele:
• neue Lösungen für die Hydraulikanlage, die eine zertifizierte Energieeinsparung von 54% ermöglichen.
• stabilere Einspritzbedingungen mit Regenerierung in allen Phasen, um die bestmögliche dynamische Kraft in jeder möglichen Betriebsphase zu garantieren und somit die Möglichkeit der Herstellung von größeren Strukturgussteilen mit dünneren Wänden.
• eine tiefgreifende Entwicklung der Karosserie der neuen Fahrzeuggeneration, der Türen und des Aufprallschutzes zur Verbesserung der Ästhetik und der Modularität mit einer einmaligen Produktionsgeschichte ab 2020.

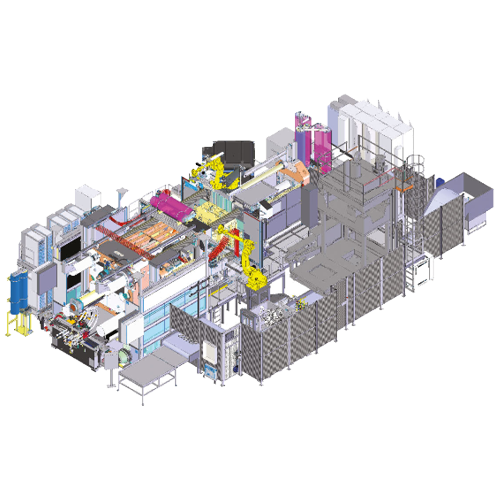

• Industrie 4.0, Entwicklung neuer Architekturen für die Druckgießzelle mit einer zentralen Zellensteuerung, die die Presse und alle anderen Peripheriegeräte integriert und überwacht, um die zentrale Rolle der Steuerungsprogrammierung und die Vereinfachung der Inbetriebnahme der Druckgießanlage beim Kunden zu gewährleisten.
DOWNLOAD
FORECO, FOREVER
Die IDRA Group setzt sich für eine zukunftsorientierte und umweltbewusste Handeln ein. Giga Press ist das erste IDRA-System, das vollständig für eine nachhaltige Gießerei oder “Efficient Manufacturing Facility” entwickelt wurde, um die nachfolgenden außergewöhnlichen Fähigkeiten zu erreichen:
Geringer Produktionsausschuss.
Höchste Effizienz und optimale Energienutzung.
Nachhaltige Fabrikumgebung berücksichtigt in der Entwurfsphase.
Beitrag zur Senkung der industriellen Produktionskosten.
Giga Press garantiert außerdem eine außergewöhnlich lange Lebensdauer und Zuverlässigkeit.
Niedrige Energiekosten
Energieeffiziente Motoren mit Drehzahl-regelung.
Minimierter Giessdruckverlust und reduzierte Akkumulator Ladezeit.
Schnelle Zykluszeit
Integrierte hydraulische Verteilerblöcke für hohem Durchfluss. Erhöhte Pumpenkapazität unter Verwendung der DCP-Technologie.
Benutzerfreundliche Steuerung
Inject Computer 3.2 (Klassenbeste Maschinenverwaltungssoftware). Einheit mit mehreren Touchscreens keine Drucktasten.
Zellensteuerung in Einzelpunkteinstellung für integrierte periphere Automatisierung.
Einfache Wartung und minimales Risiko von Flüssigkeitsverlust
All-in-One-Hydraulikverteiler. Reduzierte Verwendung von externen Rohrleitungen. Mechanische Baugruppen konzipiert für den Zugang mit dem neuem Schutztürdesign.
Fit für die Herstellung komplexer Teile
5S Einpresssystem mit Regenerativschaltung.
Geschlossener Regelkreis für die Giessgeschwindigkeiten.
Programmierung und Kontrolle der Prozessparameter.
NEUE GIESSEINHEIT SERIE 5S©
- Giesseinheit mit Regenerativschaltung im geschlossenen Regelkreis.
- Separate Servopumpe für eine effiziente Akkuladung.
- Hohe Lebensdauer des Servoregelventils durch geringes hydraulisches Druckgef älle.
- Hohe dynamische Kraft zum Füllen schwieriger Gussteile.
- Beibehaltung der gleichen Enddruckanforderung für die Porosität bei Gussteilen im Antriebsstrang.
NEUE SCHUTZVERKLEIDUNG
- Reduzierung von komplexen elektrischen Teilen und Stopps.
- Vereinfachte Montage des Systems durch modularen, skalierbaren Aufbau.
- Erhöhte Sicherheitsanforderungen für den Zugang bei laufender Maschine.
- Reduzierte Emissionen aus dem Druckgussprozess.
DCP-HYDRAULIK-SYSTEM
- Reduzierter Energieverbrauch pro Zyklus der DGM-Zelle.
- Getrennte Schließ- und Giesspumpensysteme.
- Möglichkeit von Einzelpumpentests am Giesssystem.
CELL-CONTROLLER-INTEGRATION
- Eine effizientere Art, die Software-Anforderungen für komplizierte Zellen zu verwalten.
- Standardisierte-DGMSoftware vermeidet Instabilität und unnötige Stopps.
- Flexibilität und Anpassung für viele verschiedene Konfigurationen.
- Einfache Integration mit den besten Marktprodukten.
Giga Press stellt das neue revolutionäre, patentierte Giesssystem vor, welches das Ergebnis einer intensiven Forschungs- und Entwicklungsarbeit in Verbindung mit zwei Jahre Tests in im Giessbetrieb in Zusammenarbeit mit den FSA Partnern der IDRA Group ist.
5S ist eine Giesseinheit im geschlossenem Regelkreis mit Regenerativschaltung. Eine separate Servopumpe sorgt für die effiziente Akkuladung. Druck und Geschwindigkeit werden perfekt kontrolliert. Mit einer hohen dynamischen Kraft, um schwierige Gussteile herzustellen, und einer großen Menge an technologischen Verbesserungen, um überlegene Ergebnisse zu erzielen.
360°-Ansicht des neuen 5S-Einspritzsystems >
STRONG
Bei allen Geschwindigkeiten (selbst bei 10 m/s) bleibt die Stangenseite des Giesszylinders immer unter Druck, wodurch eine perfekte Steuerung (ohne Kavitation der Hydraulikflüssigkeit) gewährleistet ist.
- Maximale dynamische Kraft des Giesszylinders immer verfügbar (2. Phase).
- Verbesserte dynamische Kraft.
- Bessere Qualität des Gussteils.
SIMPLE
Nur ein Ventil, eingebaut im Einpresszylinderzulauf, zur Regelung der Giessgeschwindigkeiten.
- Bessere Kontrolle.
- Weniger Stress und Erwärmungseffekt.
- Weniger beanspruchte Verteilerblöcke, Rohre und Dichtungen.
SUSTAINABLE
5S wurde entwickelt, um die Energieeinsparung zu optimieren und eine lange Lebensdauer zu erreichen, um die Umweltverträglichkeit und Nachhaltigkeit der Maschine zu verbessern.
- Reduzierung des Hydraulikflüssigkeitsverbrauchs um bis zu 54%.
- Niedriger Energieverbrauch.
- Effizientes Nachladen und programmierbarer Druck.
- Langle Komponenten-Standzeit.
SMOOTH
Ein spezielles Hydraulikkissen ist eingebaut, welches die aus dem EinpresszylinderStangenseite austretenden Hydraulikflüssigkeit kontrolliert und einen konstantem Gegendruck gewährleistet.
- Während der gesamten Einpressbewegung keine Hydraulikflüssigkeit zum Tank.
- Hydraulikflüssigkeit nicht emulgiert.
- Start 1. Phase ohne Anfahrsprung.
- Geräuschreduktion während der Einpressbewegung.
STABLE
5S innovatives Hochdynamisches Kraft-System bringt revolutionäre Stabilität für die Giessparameter. Dieser patentierte regenerative Giessvorgang bietet eine erstklassige Wiederholbarkeit für die erste und zweite Geschwindigkeitsstufe, während der Multizylinder im geschlossenen Regelkreis einen perfekten Enddruck gewährleistet.
- Unübertroffene Stabilität.
- Erstklassige Wiederholbarkeit.
- Ausgezeichneter Enddruck.

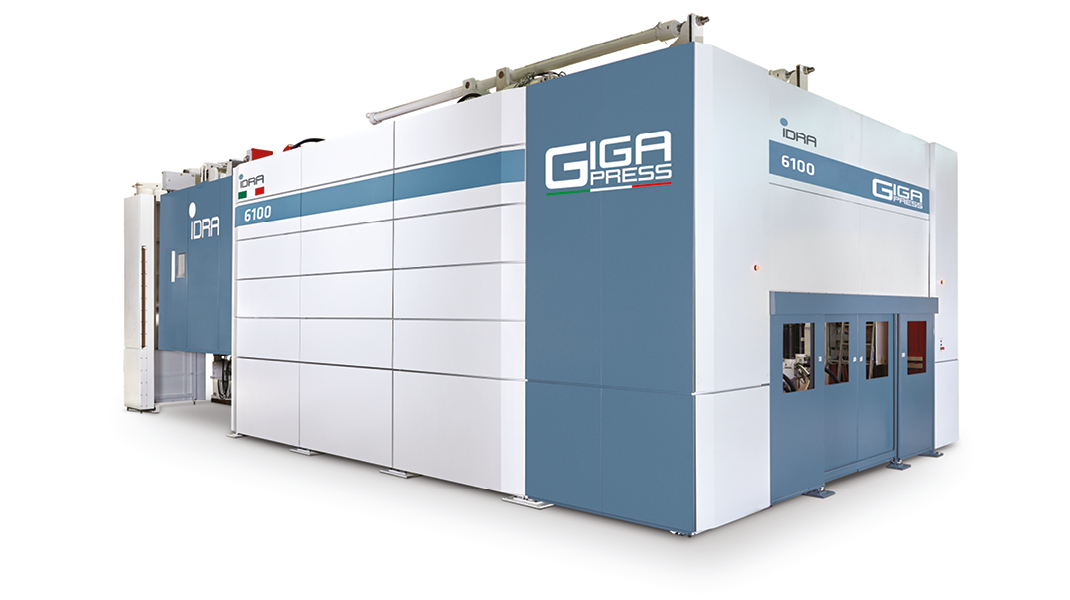

Giga Press stellt das neue, von der Idra Group nach der “Foreco Forever” Philosophie entwickelte Schutzsystem vor: Umwelt-Nachhaltigkeit und Effizienz. Das innovative System hat reduzierte Herstellungskosten und nachfolgende Vorteile: Der Kniehebelschutz kann jetzt durch ein geschlossenes System mit Lichtschrankenschutz ersetzt werden, und schwierig herzustellende Zahnradschutzbleche werden nicht mehr benötigt.
Der NGS geht den Weg “weniger ist mehr” mit einer vereinfachten elektrischen Installation, einem vereinfachten Design, das Komponenten reduziert und Kabel sowie Schalter überflüssig macht. Diese Verbesserungen, in Verbindung mit einem Gleichstrommotor mit direktem Zahnriemenantrieb, ermöglichen eine schnellere Bewegung der Schutztüren und eine eine kürzeren Zykluszeit. Das neue Design ist auch leicht anpassbar: Kundenname und Logo können auf den Rückwänden angebracht werden, und das Farbschema kann auf Wunsch leicht geändert werden.
Wichtige Punkte
- Servo-Antriebsmotoren
- Schnelleres Bewegen der Schutztüren
- Reduzierter Verschleiß
- Vereinfachtes Design
- Totale Maschinenschutzverkleidung
- Einfache Anpassung
Giga Press ist mit dem modernen, von Idra Group entwickelten Drive Control Pumpen System ausgestattet. Die DCP hat eine neue Architektur, welche dank einer neuartigen Master-SlavePumpeneinheit, die gleiche Effizienz mit kleineren kW-Motoren erreicht. Schließeinheit, eine verbesserte SPS-Steuerung und eine neue Giessspeicher - Ladeeinheit, die unabhängig vom allen anderen hydraulischen Antrieben der Maschine, die Giessspeichergruppe lädt.

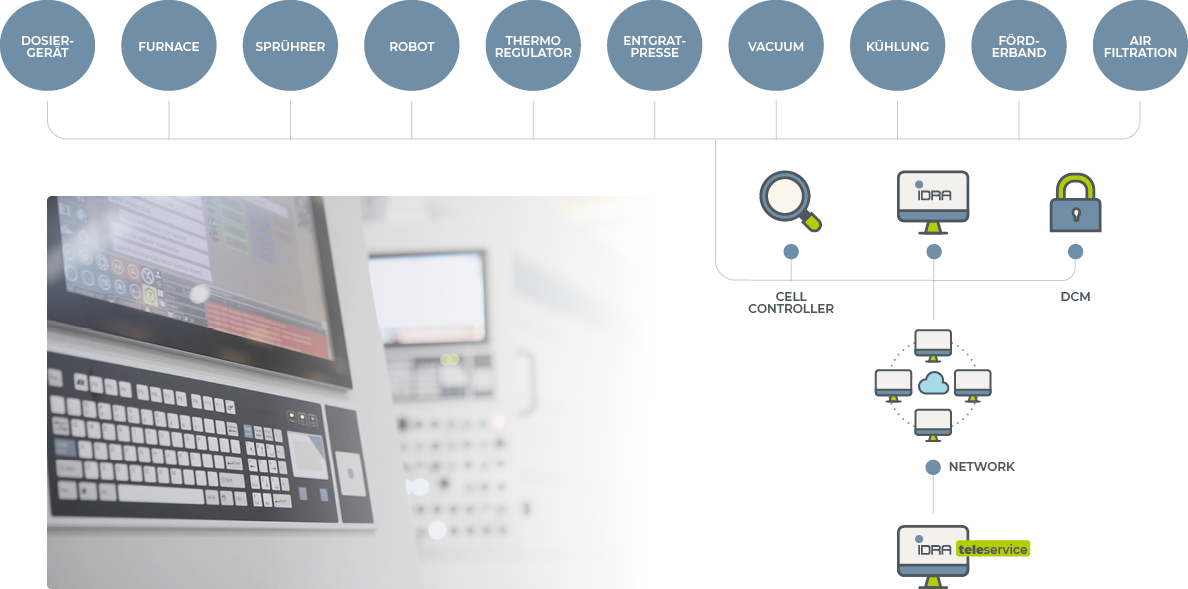

IDRA Cell Controller ist eine brandneue 4.0 Architektur, die von IDRA entwickelt wurde und in allen neuen Maschinen verfügbar ist, um die Software Anforderungen für komplizierte Zellen effizient zu erfüllen. Von einer einzigen ‘Cell Controller’ Einheit aus können Sie jetzt die DGM und alle Peripheriegeräte der Automatisierungszelle mit einer leicht lesbaren, leicht anzupassenden Benutzeroberfläche steuern..
Der IDRA Cell Controller bringt eine neue Ebene der Konnektivität und Integration, mit einem nahtlosen Datenaustausch zwischen DGM und den Peripheriegeräten, um Ihnen die volle Kontrolle über die Produktion und die Rückverfolgbarkeit der Prozesse zu ermöglichen. In einem einzigen Bildschirm erhalten Sie eine komplette Diagnoseanalyse der Zelle, wodurch sich die Einrichtungs- und Wartungszeiten sowie
Instandhaltungskosten erheblich verringern.
Die DGM-Software ist Standard, um 100% ige Zuverlässigkeit zu gewährleisten, und der Cell Controller bietet vollständige Flexibilität und Anpassungsmöglichkeiten für viele verschiedene Konfigurationen.
ENTDECKEN SIE DIE HYDRA 4.0-ARCHITEKTUR
- Geringerer Wartungsaufwand Controller-Kosten für Peripheriegeräte
- Hohe Datenqualität und umfassende Integration
- Totale Sicherheitskontrolle
- Einfacher Anpassungs und Integrationsprozess
- Verbesserte Effizienz der OEE
- Industrie 4.0 bereit
DOWNLOAD
VIDEOGALLERY
00:00 Intro / Willkommen
00:25 Zeit und Kosten einer Giga Press Sendung
2:10 Schlusswort
Die Montage einer Giga Press im Zeitraffer.
Die offizielle Webserie über die Welt von Giga Press.
